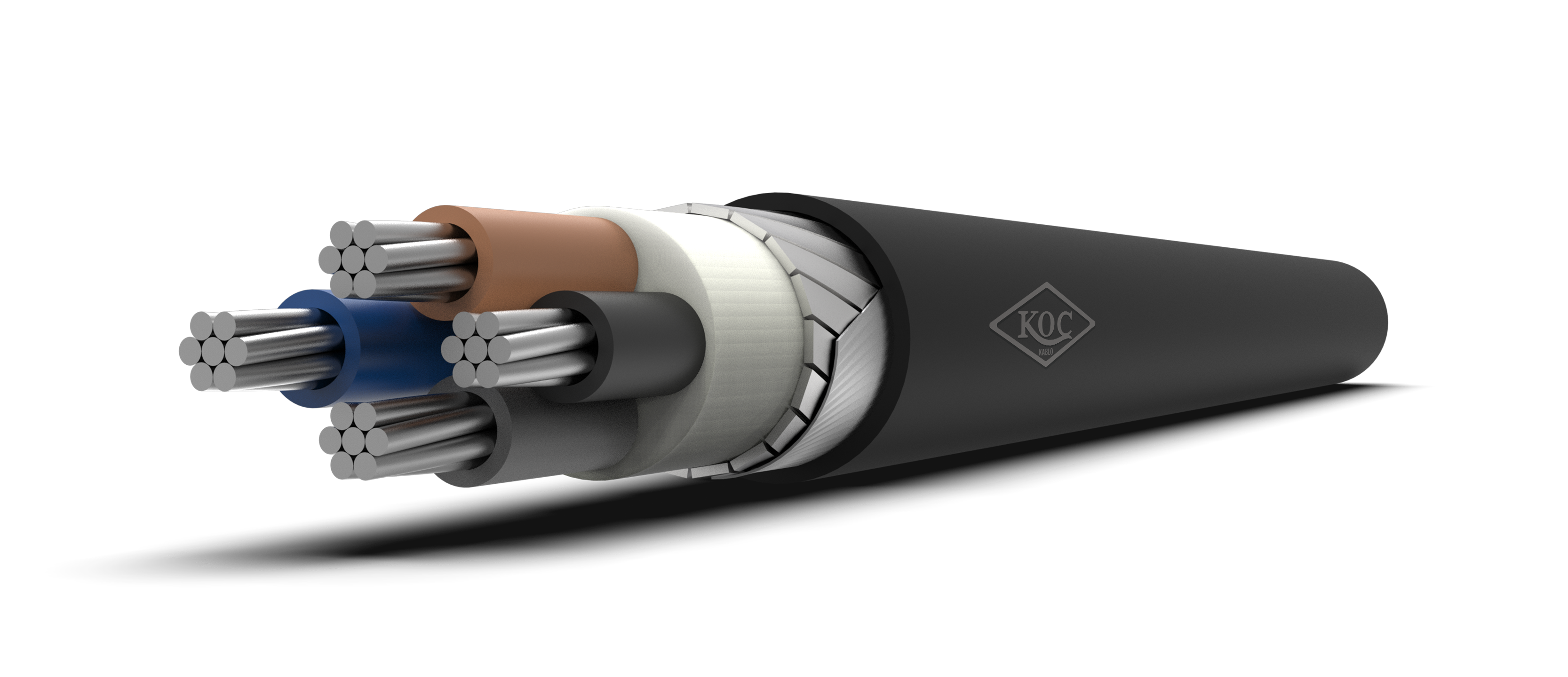

YAVZ3V (TS), NAYFGbY (IEC, VDE) | |
| STANDARTLAR: | TS IEC 60502-1 , VDE 0271 |
| TEKNİK BİLGİLER: | Max. Çalışma Sıcaklığı: 90 °C |
| Minimum Bükülme Yarıçapı: 15xD | |
| Kısa Devre Sıcaklığı: 250 °C | |
| Anma Gerilimi: 0.6/1 kV | |
| Test Voltajı: 3,5 kV | |

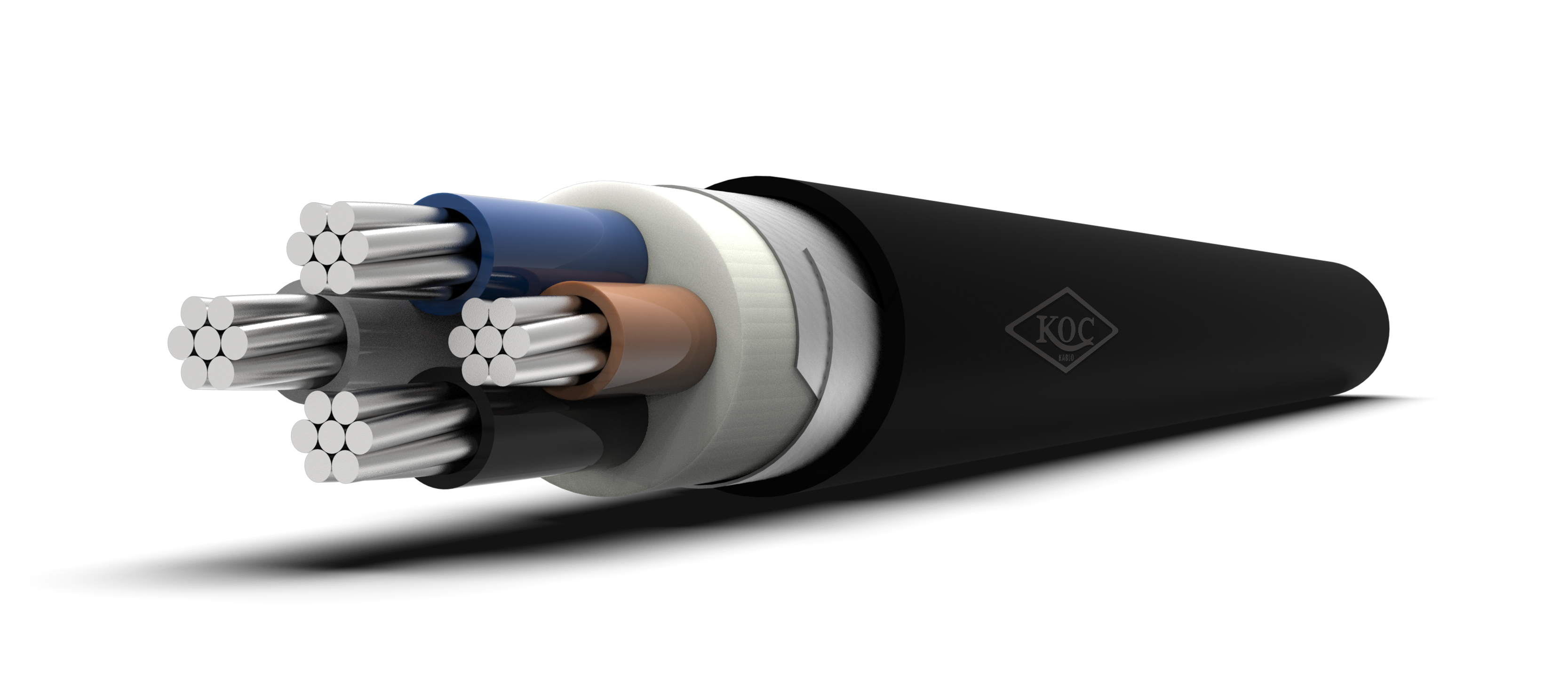

| YAPISI: | 1. Bir yada çok telli iletken bakır |
| 2. PVC İzole | |
| 3. PVC Dolgu | |
| 4. Galvanizli yassı çelik tel | |
| 5. Galvanizli çelik bant | |
| 6. PVC dışkılıf | |
UYGULAMA ALANLARI
Tesisatın yapısına, çevresel koşullara ve uyulması gereken inşaat yönetmeliklerine bağlı olarak, özellikle yüksek sıcaklık dayanımı ve mekanik direnci gerektiren uygulamalar için idealdir. Enerji santralleri, endüstriyel tesisler ve zorlu dış mekan koşullarında kullanım için uygun olan bu kablolar, aynı zamanda toprak altı, kablo kanalları ve özel olarak imal edildiğinde tatlı/tuzlu su altı gibi çeşitli montaj ortamlarına uyumludur.
| Nominal Kesit (mm²) | Dış Çap (mm) Yaklaşık | Net Ağırlık (kg/km) Yaklaşık | Standart Sevk Uzunluğu (m) | 20˚C de İletken DC Direnci (ohm/km) | Boruda Akım Taşıma Kapasitesi | Havada Akım Taşıma Kapasitesi |
|---|---|---|---|---|---|---|
| 3x25 | 26.0 | 1250 | 1000 | 1.2000 | 62 | 78 |
| 3x35 | 28.5 | 1500 | 500 | 0.8680 | 77 | 96 |
| 3x50 | 33.0 | 1900 | 500 | 0.6410 | 92 | 117 |
| 3x70 | 37.0 | 2350 | 500 | 0.4430 | 116 | 150 |
| 3x95 | 42.0 | 2950 | 500 | 0.3200 | 139 | 183 |
| 3x120 | 45.5 | 3500 | 500 | 0.2530 | 160 | 212 |
| 3x150 | 50.0 | 4200 | 500 | 0.2060 | 176 | 245 |
| 3x185 | 55.0 | 5000 | 500 | 0.1640 | 199 | 280 |
| 3x240 | 61.5 | 6200 | 500 | 0.1250 | 232 | 330 |
| 3x300 | 68.0 | 7450 | 500 | 0.1000 | 265 | 381 |
| 3x25+16 | 27.5 | 1500 | 1000 | 1,20 - 1,91 | 62 | 78 |
| 3x35+16 | 29.5 | 1550 | 1000 | 0,868 - 1,91 | 77 | 96 |
| 3x50+25 | 34.0 | 2050 | 500 | 0,641 - 1,20 | 92 | 117 |
| 3x70+35 | 38.5 | 2550 | 500 | 0,443 - 0,868 | 116 | 150 |
| 3x95+50 | 43.0 | 3250 | 500 | 0,320 - 0,641 | 139 | 183 |
| 3x120+70 | 48.0 | 3900 | 500 | 0,253 - 0,443 | 160 | 212 |
| 3x150+70 | 52.0 | 4500 | 500 | 0,206 - 0,443 | 176 | 245 |
| 3x185+95 | 57.0 | 5400 | 500 | 0,164 - 0,320 | 199 | 280 |
| 3x240+120 | 63.5 | 6650 | 500 | 0,125 - 0,253 | 232 | 330 |
| 3x300+150 | 70.0 | 8000 | 500 | 0,100 - 0,206 | 265 | 381 |
| 4x25 | 28.5 | 1500 | 1000 | 1.2000 | 62 | 78 |
| 4x35 | 31.0 | 1750 | 1000 | 0.8680 | 77 | 96 |
| 4x50 | 36.5 | 2300 | 500 | 0.6410 | 92 | 117 |
| 4x70 | 40.5 | 2850 | 500 | 0.4430 | 116 | 150 |
| 4x95 | 46.0 | 3550 | 500 | 0.3200 | 139 | 183 |
| 4x120 | 50.0 | 4250 | 500 | 0.2530 | 160 | 212 |
| 4x150 | 55.5 | 5100 | 500 | 0.2060 | 176 | 245 |
| 4x185 | 61.0 | 6100 | 500 | 0.1640 | 199 | 280 |
| 4x240 | 38.0 | 7550 | 500 | 0.1250 | 232 | 330 |
| 4x300 | 75.0 | 9100 | 500 | 0.1000 | 265 | 381 |
