YAVV (TS), NAYY (IEC, VDE) | |
| STANDARTLAR: | IEC 60502-1, VDE 0271 |
| TEKNİK BİLGİLER: | Max. Çalışma Sıcaklığı: 70 °C |
| Minimum Bükülme Yarıçapı: 15xD | |
| Kısa Devre Sıcaklığı: <300 mm2 160 °C Kesit > 300 mm2 140 °C | |
| Anma Gerilimi: 0.6/1 kV | |
| Test Voltajı: 3,5 kV | |

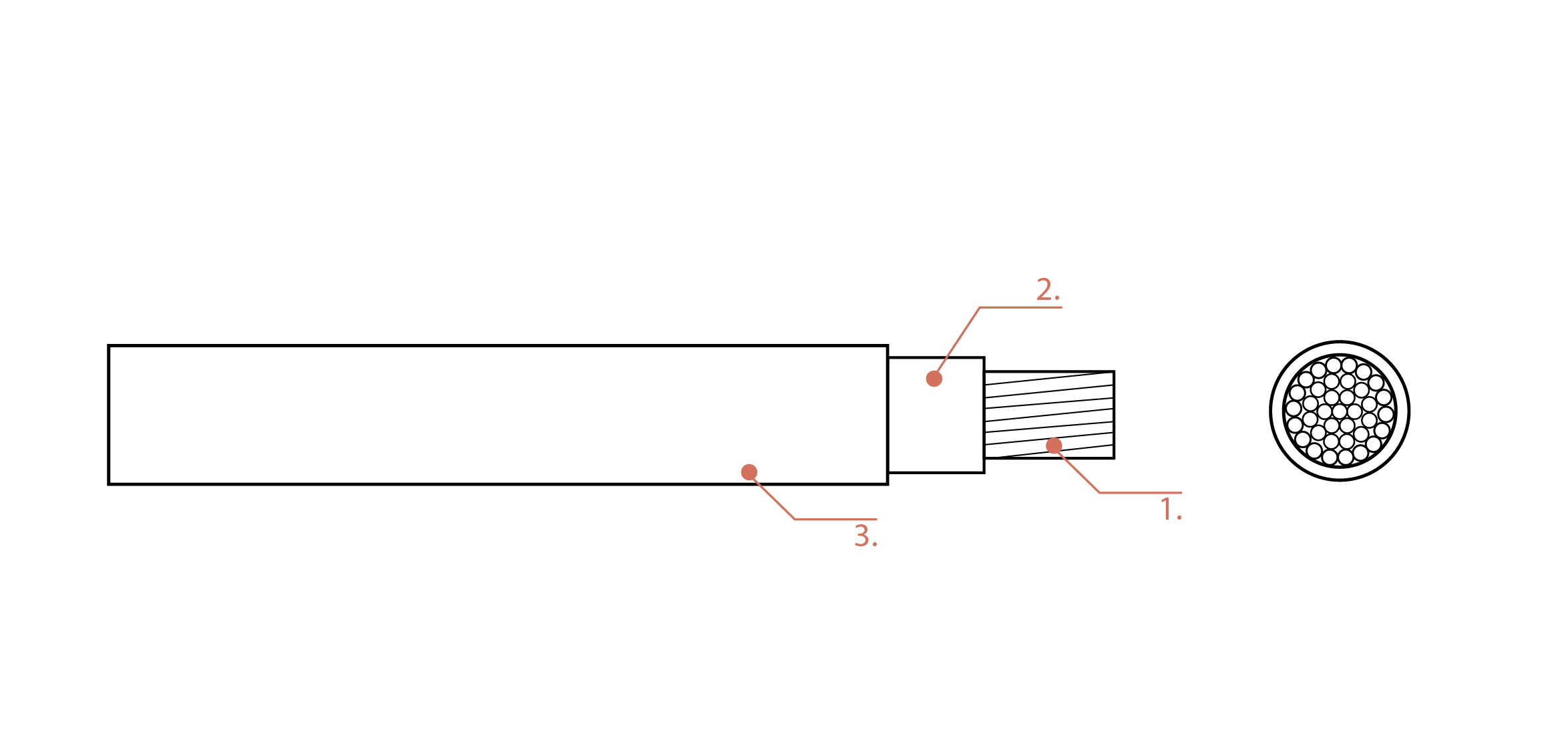

| YAPISI: | 1. Bir ya da çok telli iletken alüminyum |
| 2. PVC İzole | |
| 3. Dolgu | |
| 4. PVC Kılıf | |
UYGULAMA ALANLARI
Özellikle toprak altı kablo döşemeleri, şehiriçi ve şehirlerarası enerji iletim hatları, endüstriyel tesislerde güç dağıtımı ve sabit tesisat uygulamaları gibi alanlarda tercih edilir. Dayanıklılık ve uzun süreli kullanım ihtiyacı olan yerlerde, konut komplekslerinde, fabrikalarda, enerji santrallerinde ve alışveriş merkezlerinin altyapı bağlantılarında etkili bir çözüm sunar.
| Nominal Kesit (mm²) | Dış Çap (mm) Yaklaşık | Net Ağırlık (kg/km) Yaklaşık | Standart Sevk Uzunluğu (m) | 20˚C de İletken DC Direnci (ohm/km) | Boruda Akım Taşıma Kapasitesi | Havada Akım Taşıma Kapasitesi |
|---|---|---|---|---|---|---|
| 1x25 | 11.5 | 179 | 1000 | 1.2000 | - | - |
| 1x35 | 12.7 | 224 | 1000 | 0.8680 | - | - |
| 1x50 | 14.6 | 292 | 1000 | 0.6410 | 118 - 104 | 149 - 128 |
| 1x70 | 16.1 | 367 | 1000 | 0.4330 | 150 - 133 | 192 - 166 |
| 1x95 | 18.7 | 499 | 1000 | 0.3200 | 181 - 161 | 235 - 203 |
| 1x120 | 20.4 | 586 | 1000 | 0.2530 | 210 - 186 | 273 - 237 |
| 1x150 | 22.5 | 718 | 1000 | 0.2060 | 234 - 204 | 316 - 274 |
| 1x185 | 24.9 | 876 | 1000 | 0.1640 | 266 - 230 | 363 - 316 |
| 1x240 | 28.2 | 1138 | 500 | 0.1250 | 312 - 269 | 430 - 375 |
| 1x300 | 31.3 | 1390 | 500 | 0.1000 | 358 - 306 | 497 - 434 |
| 2x16 | 17.8 | 458 | 1000 | 1.9100 | 48 | 61 |
| 2x25 | 22.2 | 696 | 1000 | 1.2000 | 62 | 78 |
| 2x35 | 24.6 | 867 | 1000 | 0.8680 | 77 | 96 |
| 2x50 | 28.6 | 1165 | 1000 | 0.6410 | 92 | 117 |
| 3x10 | 16.7 | 405 | 1000 | 3.0800 | - | - |
| 3x16 | 18.9 | 523 | 1000 | 1.9100 | 48 | 61 |
| 3x25 | 23.6 | 784 | 1000 | 1.2000 | 62 | 78 |
| 3x35 | 26.2 | 984 | 500 | 0.8680 | 77 | 96 |
| 3x50 | 30.5 | 1322 | 500 | 0.6410 | 92 | 117 |
| 3x70 | 34.0 | 1676 | 500 | 0.4430 | 116 | 150 |
| 3x95 | 39.5 | 2278 | 500 | 0.3200 | 139 | 183 |
| 3x120 | 42.9 | 2664 | 500 | 0.2530 | 160 | 212 |
| 3x150 | 47.7 | 3304 | 500 | 0.2060 | 176 | 245 |
| 3x185 | 52.9 | 4053 | 500 | 0.1640 | 199 | 280 |
| 3x240 | 60.2 | 5289 | 500 | 0.1250 | 232 | 330 |
| 3x300 | 67.0 | 6508 | 500 | 0.1000 | 265 | 381 |
| Nominal Kesit (mm²) | Dış Çap (mm) Yaklaşık | Net Ağırlık (kg/km) Yaklaşık | Standart Sevk Uzunluğu (m) | 20˚C de İletken DC Direnci (ohm/km) | Boruda Akım Taşıma Kapasitesi | Havada Akım Taşıma Kapasitesi |
|---|---|---|---|---|---|---|
| 3x25+16 | 25.0 | 884 | 1000 | 1,20/1,91 | 62 | 78 |
| 3x35+16 | 27.6 | 1093 | 1000 | 0,868/1,91 | 77 | 96 |
| 3x50+25 | 32.4 | 1480 | 500 | 0,641/1,20 | 92 | 117 |
| 3x70+35 | 36.0 | 1864 | 500 | 0,443/0,868 | 116 | 150 |
| 3x95+50 | 41.7 | 2507 | 500 | 0,320/0,641 | 139 | 183 |
| 3x120+70 | 45.9 | 3026 | 500 | 0,253/0,443 | 160 | 212 |
| 3x150+70 | 50.1 | 3537 | 500 | 0,206/0,443 | 176 | 245 |
| 3x185+95 | 56.2 | 4536 | 500 | 0,164/0,320 | 199 | 280 |
| 3x240+120 | 63.3 | 5786 | 500 | 0,125/0,253 | 232 | 330 |
| 3x300+150 | 70.3 | 7174 | 500 | 0,100/0,206 | 265 | 381 |
| 4x25 | 26.1 | 964 | 1000 | 1.2000 | 62 | 78 |
| 4x35 | 29.0 | 1211 | 1000 | 0.8680 | 77 | 96 |
| 4x50 | 33.8 | 1625 | 500 | 0.6410 | 92 | 117 |
| 4x70 | 37.8 | 2076 | 500 | 0.4430 | 116 | 150 |
| 4x95 | 43.8 | 2807 | 500 | 0.3200 | 139 | 183 |
| 4x120 | 47.7 | 3298 | 500 | 0.2530 | 160 | 212 |
| 4x150 | 54.0 | 4226 | 500 | 0.2060 | 176 | 245 |
| 4x185 | 59.7 | 5152 | 500 | 0.1640 | 199 | 280 |
| 4x240 | 68.0 | 6741 | 500 | 0.1250 | 232 | 330 |
| 4x300 | 75.3 | 8230 | 500 | 0.1000 | 265 | 381 |
| 5x10 | 22.2 | 728 | 1000 | 3.0800 | - | - |
| 5x16 | 25.2 | 986 | 1000 | 1.9100 | 48 | 61 |
| 5x25 | 31.8 | 1448 | 1000 | 1.2000 | 62 | 78 |
| 5x35 | 35.4 | 1822 | 1000 | 0.8680 | 77 | 96 |
