KOÇ KABLO SAN. TİC. A.Ş.

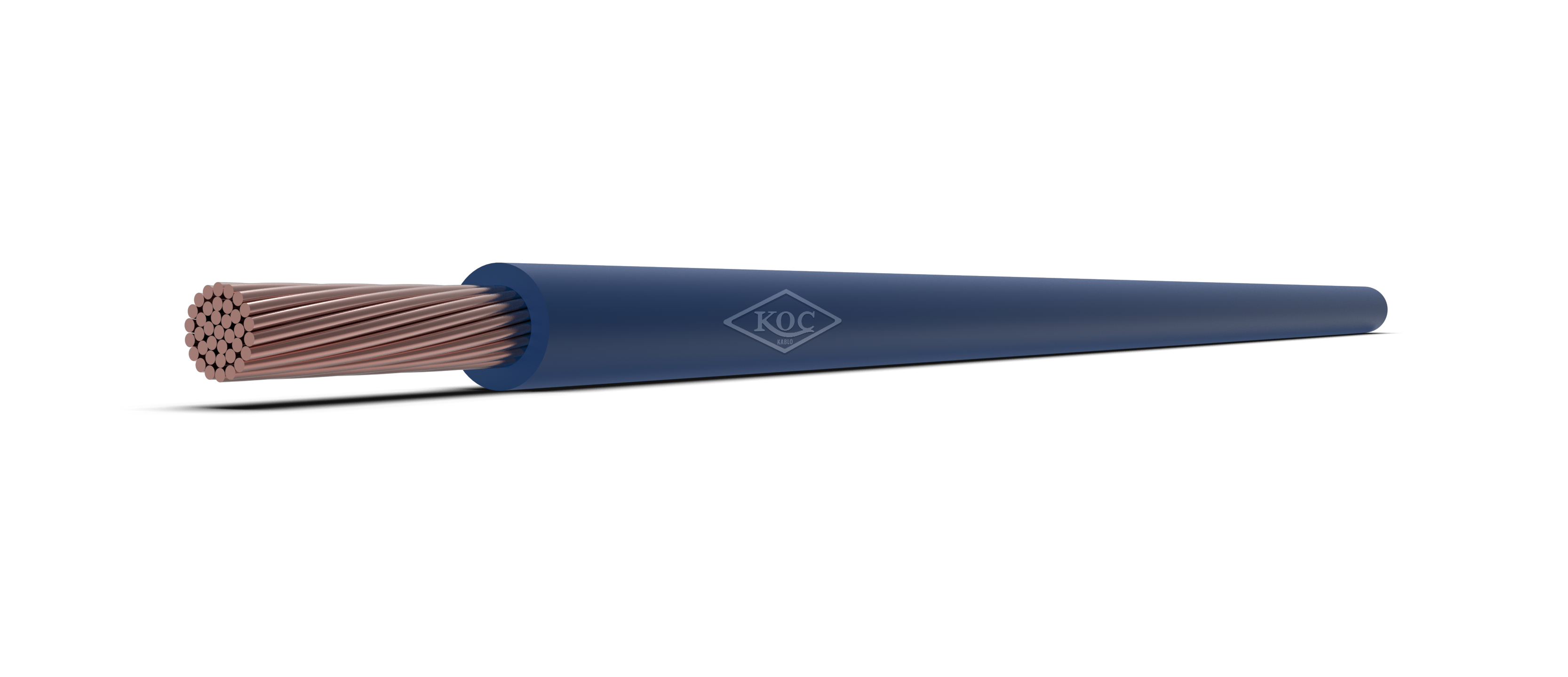

H05V-K / H07V-K (NYAF) | |
СТАНДАРТЫ: | TS EN 50525-2-31, VDE 0281, IEC 60227, BS 6004 |
ТЕХНИЧЕСКИЕ ДАННЫЕ: | Максимальная рабочая температура: 70 °C |
Минимальный радиус изгиба: 6xD | |
Максимальная температура короткого замыкания: 160 °C | |
Номинальное напряжение: 300/500 V, 450/750 V | |
КОНСТРУКЦИЯ: | 1. Сплошной медный проводник |
2. Изоляция из ПВХ |
ПРИМЕНЕНИЕ
Он обычно предназначен для использования в электрических трубах установки, над или под штукатуркой или в подобных закрытых системах. Применение этого кабеля включает в себя системы освещения, выключатели и устройства управления, производственные помещения и идеально подходит для напряжений до 1000 В переменного тока или 750 В постоянного тока.
Номинальное сечение (мм²) | Общий диаметр (мм) | Масса нетто (кг/км) приблизительно | Стандартная длина поставки (м) | Сопротивление проводника при постоянном токе при 20˚C (Ом/км) | Токопроводящая способность в трубе | Токопроводящая способность в воздухе |
---|---|---|---|---|---|---|
0.5 | 2.2 | 8.5 | 100 | 39 | - | 9 |
0.75 | 2.4 | 11 | 100 | 26 | - | 15 |
1 | 2.6 | 14 | 100 | 19.5 | 11 | 19 |
Номинальное сечение (мм²) | Общий диаметр (мм) | Масса нетто (кг/км) приблизительно | Стандартная длина поставки (м) | Сопротивление проводника при постоянном токе при 20˚C (Ом/км) | Токопроводящая способность в трубе | Токопроводящая способность в воздухе |
---|---|---|---|---|---|---|
1.5 | 2.9 | 19 | 100 | 13.3 | 15 | 24 |
2.5 | 3.7 | 30 | 100 | 7.98 | 20 | 32 |
4 | 4.3 | 46 | 100 | 4.95 | 25 | 42 |
6 | 4.7 | 63 | 100 | 3.3 | 33 | 54 |
10 | 6.2 | 114 | 100 | 1.91 | 45 | 73 |
16 | 7.3 | 171 | 100 | 1.21 | 61 | 98 |
25 | 9.5 | 267 | 100 | 0.78 | 83 | 129 |
35 | 11 | 365 | 1000 | 0.554 | 103 | 158 |
50 | 13 | 520 | 1000 | 0.386 | 132 | 198 |
70 | 14.9 | 714 | 1000 | 0.272 | 165 | 245 |
95 | 17 | 939 | 1000 | 0.206 | 197 | 292 |
120 | 18.9 | 1182 | 1000 | 0.161 | 235 | 344 |
150 | 21.7 | 1500 | 1000 | 0.129 | - | 391 |
185 | 23.1 | 1860 | 1000 | 0.106 | - | 448 |
240 | 27.5 | 2400 | 1000 | 0.0801 | - | 528 |
