KOÇ KABLO SAN. TİC. A.Ş.

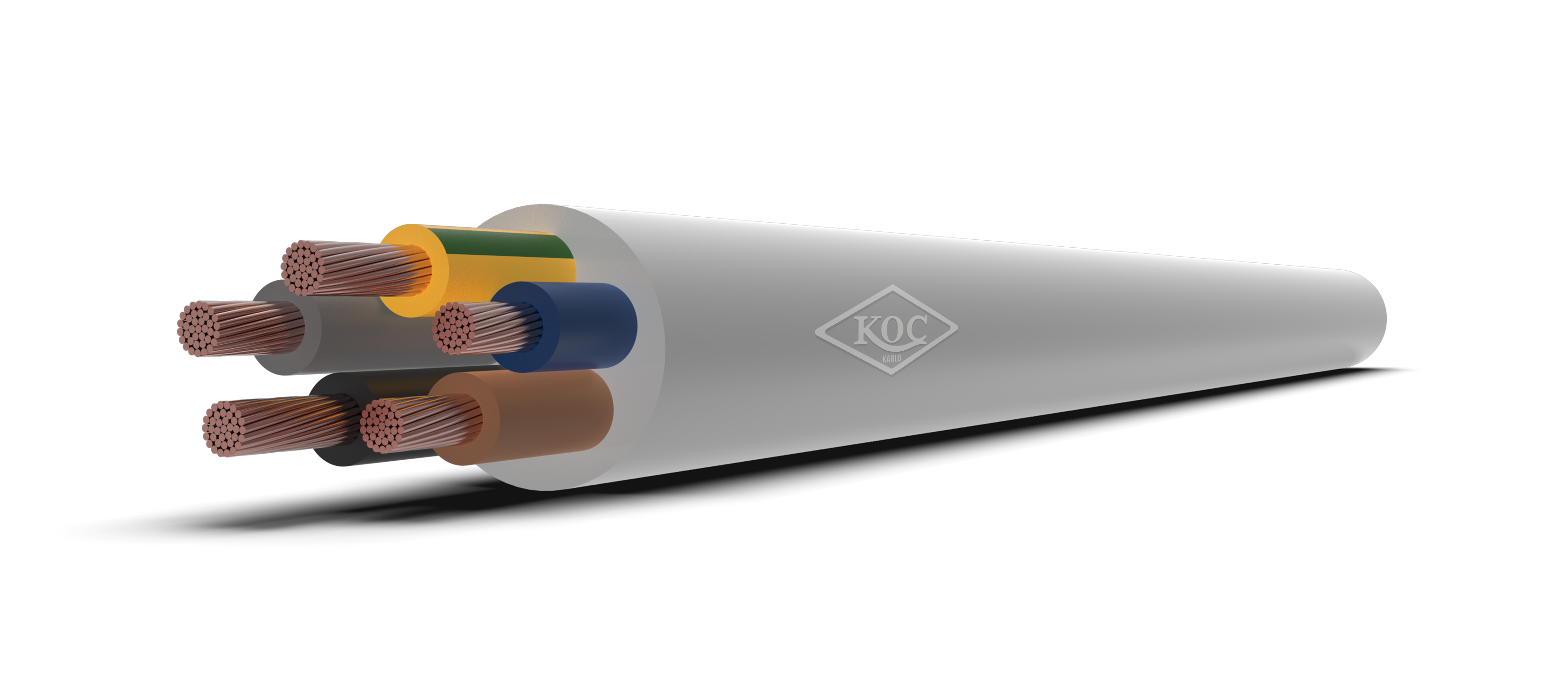

H05VV-F | |
NORMES: | TS EN 50525-2-11, VDE 0281, IEC 60227, BS 6500 |
DONNÉES TECHNIQUES: | Température de Fonctionnement Maximale: 70 °C |
Rayon de Courbure Minimum: 6xD | |
Température Maximale en cas de Court-Circuit: 160 °C | |
Tension Nominale: 300/500 V | |
CONSTRUCTION: | 1. Conducteur en Cuivre Flexible |
2. Isolation en PVC | |
3. Gaine Extérieure en PVC |
APPLICATION
Il est spécifiquement conçu pour une utilisation dans les maisons, les cuisines et les bureaux soumis à un stress mécanique modéré. Il peut être utilisé dans les appareils ménagers dans des zones humides et humides telles que les réfrigérateurs, les machines à laver, etc. Il peut être utilisé dans les appareils de cuisson et de chauffage dans des situations où le câble ne entre pas en contact direct avec les parties chaudes de l’appareil et n’est pas affecté par la chaleur. Ces câbles conviennent à une installation fixe dans les interstices des meubles, les cloisons, les revêtements décoratifs et les composants de construction préfabriqués. Ils ne conviennent pas à une utilisation en extérieur ni dans les machines industrielles et agricoles.
Section Transversale Nominale (mm²) | Diamètre Extérieur (mm) | Poids Net (kg/km) Environ. | Longueur de Livraison Standard (m) | Résistance CC du Conducteur à 20˚C (ohm/km) | Capacité de Transport de Courant Dans la Conduite |
---|---|---|---|---|---|
2x0,75 | 6.3 | 59 | 100 | 26 | 6 |
2x1 | 6.5 | 67 | 100 | 19.5 | 10 |
2x1,5 | 7.4 | 88 | 100 | 13.3 | 16 |
2x2,5 | 9.2 | 136 | 100 | 7.98 | 25 |
2x4 | 11 | 180 | 100 | 4.95 | 34 |
3G0,75 | 6.5 | 63 | 100 | 26 | 6 |
3G 1 | 6.8 | 74 | 100 | 19.5 | 10 |
3G 1,5 | 7.9 | 100 | 100 | 13.3 | 16 |
3G 2,5 | 9.7 | 156 | 100 | 7.98 | 25 |
3G 4 | 11.4 | 230 | 100 | 4.95 | 34 |
4x0,75 | 7.2 | 79 | 100 | 26 | 6 |
4x1 | 7.6 | 93 | 100 | 19.5 | 10 |
4x1,5 | 9.1 | 132 | 100 | 13.3 | 16 |
4x2,5 | 10.9 | 198 | 100 | 7.98 | 25 |
4x4 | 12.7 | 292 | 100 | 4.95 | 34 |
5G 0,75 | 8.2 | 100 | 100 | 26 | 6 |
5G 1 | 8.5 | 117 | 100 | 19.5 | 10 |
5G 1,5 | 10.1 | 164 | 100 | 13.3 | 16 |
5G 2,5 | 12.12 | 245 | 100 | 7.98 | 25 |
5G 4 | 14.1 | 336 | 100 | 4.95 | 34 |
