KOÇ KABLO SAN. TİC. A.Ş.

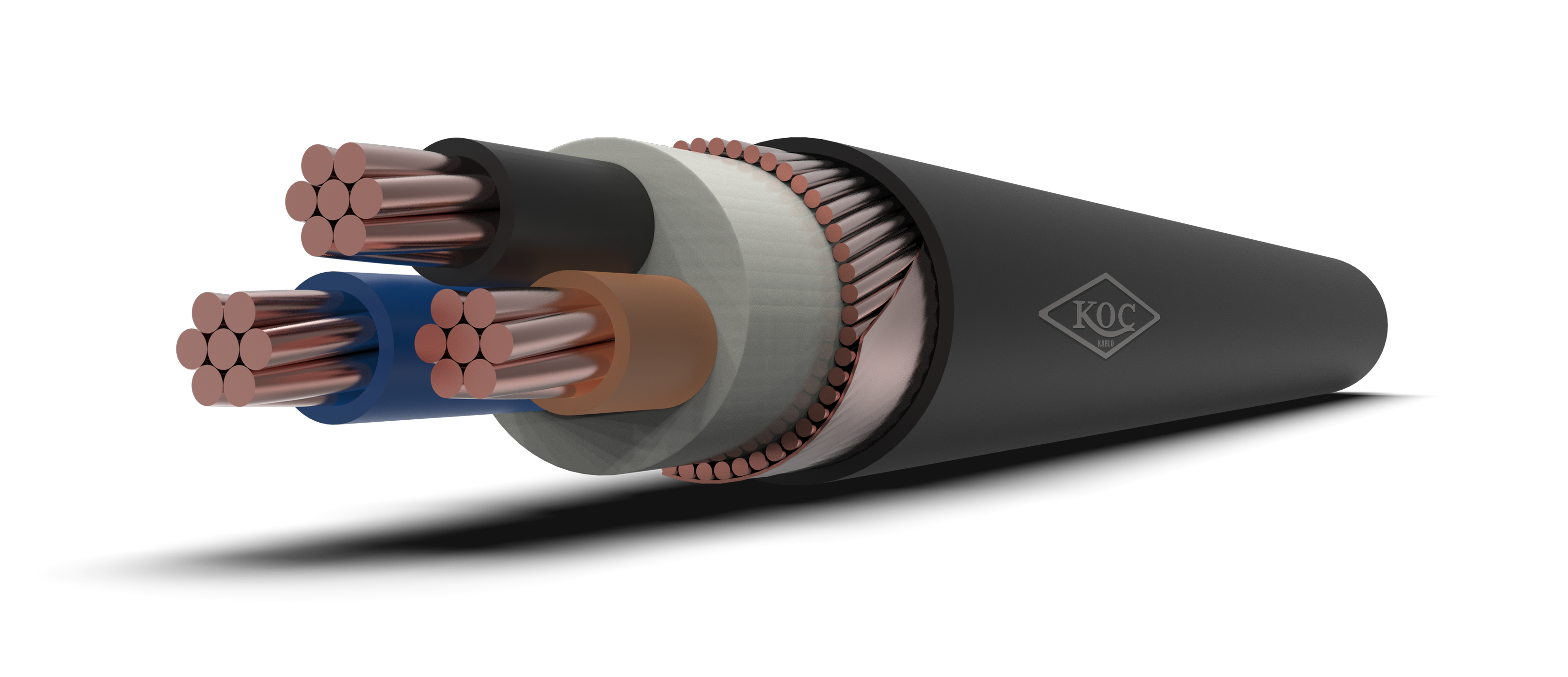

YVC7V-U, YVC7V-R (TSE), NYCY (VDE) | |
NORMES: | TS IEC 60502-1 , VDE 0276 |
DONNÉES TECHNIQUES: | Température de fonctionnement maximale: 70°C |
Rayon de courbure minimum: 12 × D | |
Température de court-circuit maximale: ≤ 160°C pour ≤ 300 mm², >140°C pour >300 mm² | |
CONSTRUCTION: | 1. Conducteur en cuivre |
2. Isolation en PVC | |
3. Remplissage en PVC | |
4. Écran concentrique en cuivre | |
5. Ruban de maintien en cuivre | |
6. Gaine extérieure en PVC |
APPLICATION
Utilisé généralement dans les zones résidentielles et les installations souterraines. Le conducteur concentrique au-dessus des câbles empêche les dommages environnementaux en déclenchant les disjoncteurs ou fusibles en cas d’impact mécanique.
Section nominale (mm²) | Diamètre extérieur (mm) Approx. | Net Weight (kg/km) Approx | Résistance du conducteur au courant continu à 20˚C (ohm/km) | Capacité de charge actuelle du sol | Capacité de charge actuelle dans l'air |
---|---|---|---|---|---|
3x1.5/1.5 re | 13 | 230 | 12.1 | 27 | 19 |
3x2.5/2.5 re | 14 | 300 | 7.41 | 36 | 25 |
3x4/4 re | 16 | 400 | 4.61 | 47 | 34 |
3x6/6 re | 17 | 500 | 3.08 | 59 | 43 |
3x10/10 rm | 19 | 700 | 1.83 | 79 | 59 |
3x16/16 rm | 22 | 1000 | 1.15 | 102 | 79 |
3x25/16 rm | 26 | 1400 | 0.727 | 133 | 100 |
3x35/16 rm | 29 | 1800 | 0.524 | 159 | 125 |
3x50/25 rm | 32 | 2350 | 0.387 | 188 | 153 |
3x70/35 rm | 37 | 3200 | 0.268 | 232 | 195 |
3x95/50 rm | 42 | 4300 | 0.193 | 280 | 238 |
3x120/70 rm | 45 | 5300 | 0.153 | 318 | 275 |
3x150/70 rm | 50 | 6400 | 0.124 | 359 | 320 |
3x185/95 rm | 55 | 8050 | 0.0991 | 406 | 364 |
3x240/120 rm | 63 | 10500 | 0.0754 | 473 | 430 |
3x300/150 rm | 69 | 13100 | 0.0601 | 535 | 510 |
3x400/185 rm | 77 | 16400 | 0.047 | 613 | 595 |
