N2XCH FE 180

Übersicht
360 Modell
Technischer Support

N2XCH FE 180

NORMEN:	TS HD 604 S1 , DIN – VDE 0276-604
TECHNISCHE DATEN:	Maximale Betriebstemperatur: 90 °C
	Mindestbiegeradius: 12xD
	Maximale Kurzschlusstemperatur: 250 °C
	Nennspannung: 0,6/1 kV

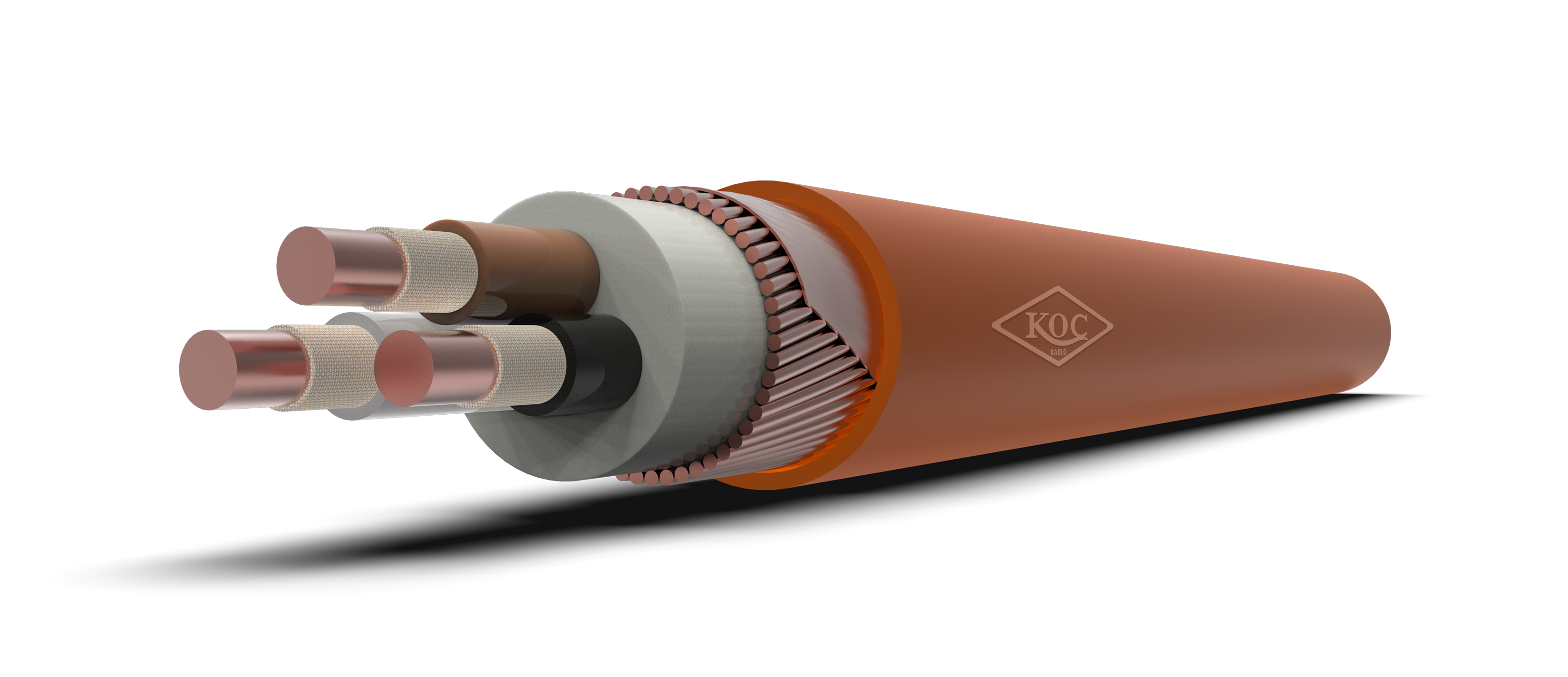

KONSTRUKTION:	1. Kupferleiter
	2. Mika-Band
	3. XLPE-Isolierung
	4. HFFR-Füllung
	5. Kupfer konzentrischer Schirm
	6.Kupfer Halteband
	7. HFFR-Außenkabelmantel

ANWENDUNG

Bergbauschächte, Raffinerien, Hotels, Schulen, Hochhäuser, Krankenhäuser, Tunnel, Kraftwerke, Rechenzentren und Arbeitsplätze mit hoher Personendichte sowie feuerempfindliche Bereiche.

N2XCH FE 180 by kockablo on Sketchfab

N2XCH FE 180
TECHNISCHE TABELLE

Nenn-Querschnitt (mm²)	Gesamtdurchmesser (mm) ca.	Nettogewicht (kg/km) Ca.	Leiter-Ggleichstromwiderstand bei 20˚C (Ohm/km)	Strombelastbarkeit in Luft
3x1.5/1.5 re	11.5	180	12.1	23
3x2.5/2.5 re	12.5	230	7.41	32
3x4/4 re	13.5	280	4.61	42
3x6/6 re	14.5	360	3.08	53
3x10/10 rm	17.5	550	1.83	73
3x16/10 rm	19.5	750	1.15	98
3x25/16 rm	22	1050	0.727	126
3x35/16 rm	24.5	1400	0.524	156
3x50/25 rm	27.5	1800	0.387	190
3x70/35 rm	32	2550	0.268	245
3x95/50 rm	35.5	3400	0.193	297
3x120/70 rm	40	4350	0.153	346
3x150/70 rm	45	5250	0.124	398
3x185/95 rm	49.5	6600	0.0991	455
3x240/120 rm	54.5	8400	0.0754	535
4x1.5/1.5 re	12.5	210	12.1	23
4x2.5/2.5 re	13.5	260	7.41	32
4x4/4 re	14.5	330	4.61	42
4x6/6 re	15.5	430	3.08	53
4x10/10 rm	19	650	1.83	73
4x16/10 rm	21	920	1.15	98
4x25/16 rm	25	1320	0.727	126
4x35/16 rm	27	1800	0.524	156
4x50/25 rm	31	2300	0.387	190
4x70/35 rm	36	3300	0.268	245
4x95/50 rm	40	4400	0.193	297
4x120/70 rm	44	5500	0.153	346
4x150/70 rm	49.5	6650	0.124	398
4x185/95 rm	54.5	8400	0.0991	455
4x240/120 rm	60.5	10700	0.0754	535
