KOÇ KABLO SAN. TİC. A.Ş.

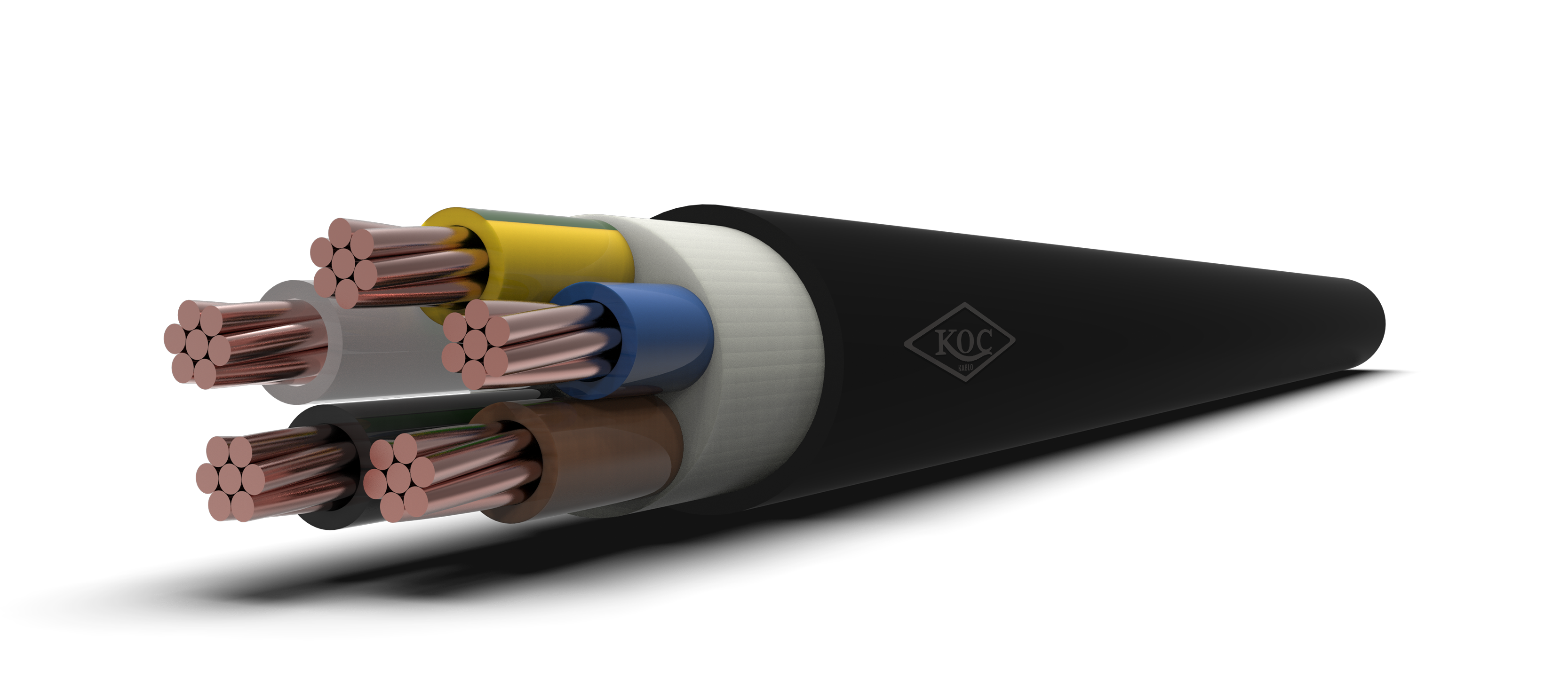

N2XH | |
قياسي: | TS HD 604 S1, VDE 0276 |
المعلومات الفنية: | درجة حرارة التشغيل القصوى: 90 درجة مئوية |
الحد الأدنى لنصف قطر الانحناء: 15 × د | |
درجة حرارة الدائرة القصيرة القصوى: 250 درجة مئوية | |
الجهد المقنن: 0.6/1 كيلو فولت | |
الهيكل: | 1. موصل نحاسي مرن |
2. البولي إيثيلين القابل للربط المتقاطع (XLPE) | |
3. حشو مثبطات اللهب الخالية من الهالوجين (HFFR) | |
4. غلاف خارجي مثبط للهب خالٍ من الهالوجين (HFFR) |
التطبيق
كابلات N2XH عبارة عن كابلات طاقة خالية من الهالوجين مصممة لتقليل مخاطر الأضرار التي تلحق بالأرواح والممتلكات البشرية في حالة نشوب حريق. يتم استخدامها في المناطق التي تكون فيها السلامة من الحرائق أمرًا بالغ الأهمية، مثل المنشآت الصناعية والمجمعات السكنية والفنادق والمطارات والمطارات ومحطات مترو الأنفاق ومحطات القطارات والمستشفيات ومراكز التسوق والبنوك والمدارس والمباني متعددة الطوابق ومراكز التحكم في العمليات. مناسب للتركيبات الثابتة في البيئات الجافة أو الرطبة/الرطبة، ويمكن تركيبه تحت الجص وفوق الجص وداخل الهياكل الخرسانية.
المقطع العرضي الاسمي (مم²) | القطر الكلي (مم) | الوزن الصافي (كجم/كم) تقريباً. | طول التوصيل القياسي (م) | مقاومة التيار المستمر للموصل عند 20 درجة مئوية (أوم/كم) | السعة الحالية في القناة | السعة الحالية في الهواء |
---|---|---|---|---|---|---|
1x4 | 6.4 | 72 | 1000 | 4.61 | 66 - 55 | 56 - 44 |
1x6 | 6.9 | 86 | 1000 | 3.08 | 82 - 68 | 71 - 57 |
1x10 | 7.8 | 128 | 1000 | 1.83 | 109 - 90 | 96 - 77 |
1x16 | 8.8 | 199 | 1000 | 1.15 | 139 - 115 | 128 - 102 |
1x25 | 10.5 | 302 | 1000 | 0.727 | 179 - 149 | 173 - 139 |
1x35 | 11.7 | 395 | 1000 | 0.524 | 213 - 178 | 212 - 170 |
1x50 | 13.3 | 510 | 1000 | 0.387 | 251 - 211 | 258 - 208 |
1x70 | 15.2 | 745 | 1000 | 0.268 | 307 - 259 | 328 - 265 |
1x95 | 17.1 | 970 | 1000 | 0.193 | 366 - 310 | 404 - 326 |
1x120 | 19 | 1210 | 1000 | 0.153 | 416 - 352 | 471 - 381 |
1x150 | 20.9 | 1495 | 1000 | 0.124 | 465 - 396 | 541 - 438 |
1x185 | 23.3 | 1850 | 1000 | 0.0991 | 526 - 449 | 626 - 507 |
1x240 | 26.1 | 2370 | 500 | 0.0754 | 610 - 521 | 749 - 606 |
1x300 | 29 | 3000 | 500 | 0.0601 | 689 - 587 | 864 - 697 |
1x400 | 31 | 3750 | 500 | 0.047 | 788 - 669 | 1018 - 816 |
1x500 | 36 | 4930 | 500 | 0.0366 | 889 - 748 | 1173 - 933 |
2x1,5 | 10.5 | 160 | 1000 | 12.1 | 37 | 26 |
2x2,5 | 12 | 200 | 1000 | 7.41 | 49 | 35 |
2x4 | 13 | 250 | 1000 | 4.61 | 64 | 46 |
2x6 | 14.5 | 330 | 1000 | 3.08 | 79 | 58 |
2x10 | 16 | 450 | 1000 | 1.83 | 106 | 79 |
2x16 | 18 | 600 | 1000 | 1.15 | 137 | 104 |
2x25 | 21 | 900 | 1000 | 0.727 | 176 | 141 |
2x35 | 23 | 1120 | 1000 | 0.524 | 213 | 174 |
2x50 | 27 | 1450 | 1000 | 0.387 | 252 | 212 |
2x70 | 29 | 2050 | 1000 | 0.268 | 310 | 268 |
2x95 | 34 | 2720 | 1000 | 0.193 | 361 | 331 |
2x120 | 37 | 3390 | 1000 | 0.153 | 412 | 385 |
2x150 | 41 | 4100 | 500 | 0.124 | 464 | 440 |
2x185 | 47 | 5250 | 500 | 0.0991 | 525 | 507 |
2x240 | 53 | 6700 | 500 | 0.0754 | 608 | 595 |
المقطع العرضي الاسمي (مم²) | القطر الكلي (مم) | الوزن الصافي (كجم/كم) تقريباً. | طول التوصيل القياسي (م) | مقاومة التيار المستمر للموصل عند 20 درجة مئوية (أوم/كم) | السعة الحالية في القناة | السعة الحالية في الهواء |
---|---|---|---|---|---|---|
3x1,5 | 11 | 180 | 1000 | 12.1 | 30 | 24 |
3x2,5 | 12.5 | 220 | 1000 | 7.41 | 40 | 32 |
3x4 | 13 | 290 | 1000 | 4.61 | 52 | 42 |
3x6 | 14.5 | 390 | 1000 | 3.08 | 64 | 53 |
3x10 | 17 | 540 | 1000 | 1.83 | 86 | 73 |
3x16 | 19 | 760 | 1000 | 1.15 | 111 | 96 |
3x25 | 23 | 1110 | 1000 | 0.727 | 143 | 130 |
3x35 | 24 | 1440 | 1000 | 0.524 | 173 | 160 |
3x50 | 27 | 1870 | 1000 | 0.387 | 205 | 195 |
3x70 | 31 | 2680 | 500 | 0.268 | 252 | 247 |
3x95 | 36 | 3554 | 500 | 0.193 | 303 | 305 |
3x120 | 40 | 4450 | 500 | 0.153 | 346 | 355 |
3x150 | 45 | 5500 | 500 | 0.124 | 390 | 407 |
3x185 | 50 | 6900 | 500 | 0.0991 | 441 | 469 |
3x240 | 57 | 8900 | 500 | 0.0754 | 511 | 551 |
3x300 | 62 | 10950 | 500 | 0.0601 | 580 | 638 |
3x400 | 68 | 13850 | 500 | 0.047 | 663 | 746 |
3x16+10 | 20 | 840 | 1000 | 1.15 - 1.83 | 111 | 96 |
3x25+16 | 24 | 1260 | 1000 | 0.727 - 1.15 | 143 | 130 |
3x35+16 | 25 | 1580 | 1000 | 0.524 - 1.15 | 173 | 160 |
3x50+25 | 29 | 2050 | 500 | 0.387 - 0.727 | 205 | 195 |
3x70+35 | 33 | 3100 | 500 | 0.268 - 0.524 | 252 | 247 |
3x95+50 | 37 | 4000 | 500 | 0.193 - 0.387 | 303 | 305 |
3x120+70 | 42 | 5100 | 500 | 0.153 - 0.268 | 346 | 355 |
3x150+70 | 46 | 6050 | 500 | 0.124 - 0.268 | 390 | 407 |
3x185+95 | 52 | 7750 | 500 | 0.0991 - 0.193 | 441 | 469 |
3x240+120 | 58 | 9900 | 500 | 0.0754 - 0.153 | 511 | 551 |
3x300+150 | 64 | 12300 | 500 | 0.0601 - 0.124 | 580 | 638 |
3x400+185 | 71 | 15450 | 500 | 0.047 - 0.0991 | 663 | 746 |
المقطع العرضي الاسمي (مم²) | القطر الكلي (مم) | الوزن الصافي (كجم/كم) تقريباً. | طول التوصيل القياسي (م) | مقاومة التيار المستمر للموصل عند 20 درجة مئوية (أوم/كم) | السعة الحالية في القناة | السعة الحالية في الهواء |
---|---|---|---|---|---|---|
4x1,5 | 12 | 200 | 1000 | 12.1 | 30 | 24 |
4x2,5 | 13 | 250 | 1000 | 7.41 | 40 | 32 |
4x4 | 14 | 300 | 1000 | 4.61 | 52 | 42 |
4x6 | 15.5 | 400 | 1000 | 3.08 | 64 | 53 |
4x10 | 17.5 | 580 | 1000 | 1.83 | 86 | 73 |
4x16 | 20 | 850 | 1000 | 1.15 | 111 | 96 |
4x25 | 24.5 | 1300 | 1000 | 0.727 | 143 | 130 |
4x35 | 26 | 1700 | 1000 | 0.524 | 173 | 160 |
4x50 | 30 | 2300 | 500 | 0.387 | 205 | 195 |
4x70 | 34 | 3200 | 500 | 0.268 | 252 | 247 |
4x95 | 38 | 4250 | 500 | 0.193 | 303 | 305 |
4x120 | 43 | 5400 | 500 | 0.153 | 346 | 355 |
4x150 | 48 | 6600 | 500 | 0.124 | 390 | 407 |
4x185 | 53 | 8200 | 500 | 0.0991 | 441 | 469 |
4x240 | 61 | 10600 | 500 | 0.0754 | 511 | 551 |
4x300 | 67 | 13200 | 500 | 0.0601 | 580 | 638 |
4x400 | 76 | 16900 | 500 | 0.047 | 663 | 746 |
5G 1,5 | 11.7 | 204 | 1000 | 12.1 | 30 | 24 |
5G 2,5 | 13 | 272 | 1000 | 7.41 | 40 | 32 |
5G 4 | 14.4 | 374 | 1000 | 4.61 | 52 | 42 |
5G 6 | 15.7 | 485 | 1000 | 3.08 | 64 | 53 |
5G 10 | 18.7 | 729 | 1000 | 1.83 | 86 | 73 |
5G 16 | 21.8 | 1082 | 1000 | 1.15 | 111 | 96 |
5G 25 | 25.6 | 1605 | 1000 | 0.727 | 143 | 130 |
5G 35 | 28.7 | 2139 | 1000 | 0.524 | 173 | 160 |
