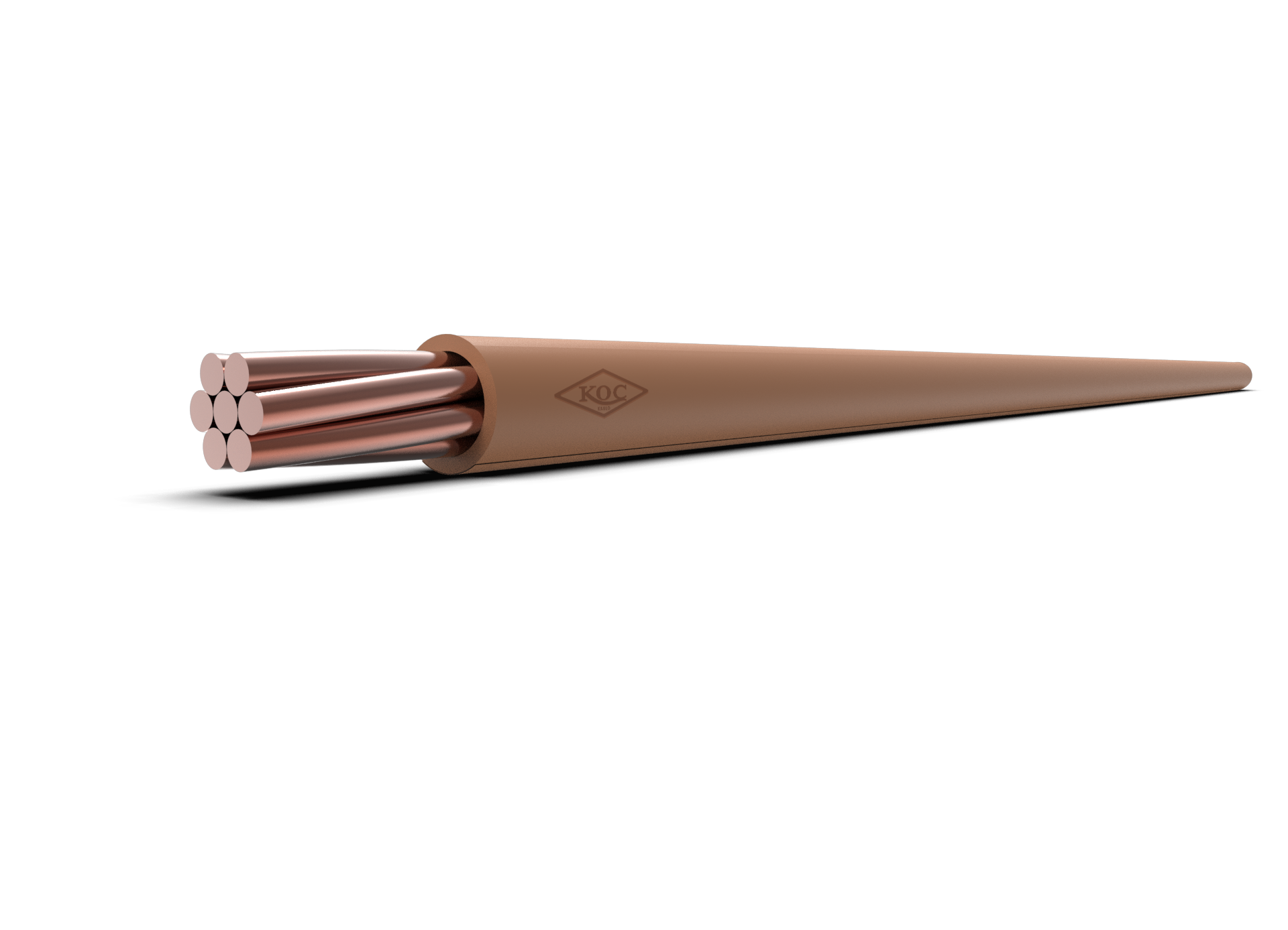

H07V-R | |
قياسي: | TS EN 50525-2-31, VDE 0281, IEC 60227, BS 6004 |
المعلومات الفنية: | درجة حرارة التشغيل القصوى: 70 درجة مئوية |
الحد الأدنى لنصف قطر الانحناء: 6 × د | |
درجة حرارة الدائرة القصيرة القصوى 160 درجة مئوية | |
الجهد المقنن: 450/750 فولت | |
الهيكل: | 1. موصل نحاسي مجدول |
2. عازل PVC |
التطبيق
تم تصميم هذا الكابل خصيصًا للظروف الداخلية الجافة ويستخدم عادةً عن طريق وضعه في قنوات تحت الجص أو عن طريق التركيب السطحي المباشر. وبفضل أدائه العالي وبنيته الموثوقة، فهو خيار مثالي للاستخدام في منشآت الإنتاج، والأسلاك الداخلية للمعدات، ولوحات المفاتيح ولوحات التوزيع. كما أن متانته وخيارات استخدامه المرنة تجعله حلاً آمناً ومفضلاً للكابلات الكهربائية في البيئات السكنية والصناعية على حد سواء.
H07V-R (NYA) by kockablo on Sketchfab
المقطع العرضي الاسمي (مم²) | القطر الكلي (مم) | الوزن الصافي (كجم/كم) تقريباً. | طول التوصيل القياسي (م) | مقاومة التيار المستمر للموصل عند 20 درجة مئوية (أوم/كم) | السعة الحالية في القناة | السعة الحالية في الهواء |
---|---|---|---|---|---|---|
10 | 6 | 113 | 100 | 1.83 | 45 | 73 |
16 | 7 | 167 | 100 | 1.15 | 61 | 98 |
25 | 8.4 | 260 | 100 | 0.727 | 83 | 129 |
35 | 9.4 | 346 | 100 | 0.524 | 103 | 158 |
50 | 10.9 | 489 | 1000 | 0.387 | 132 | 198 |
70 | 12.6 | 670 | 1000 | 0.268 | 165 | 245 |
95 | 14.6 | 938 | 1000 | 0.193 | 197 | 292 |
120 | 16 | 1163 | 1000 | 0.153 | 235 | 344 |
150 | 17.8 | 1435 | 1000 | 0.124 | - | 391 |
185 | 20 | 1795 | 1000 | 0.0991 | - | 448 |
240 | 23 | 2325 | 1000 | 0.0754 | - | 528 |
300 | 25.9 | 2895 | 1000 | 0.0601 | - | 608 |
400 | 30.2 | 3751 | 1000 | 0.047 | - | 726 |
